土工膜的完整性是防滲系統安全和有效的保證，可以提高環保防滲施工過程中人工防滲系統的建設和運營管理水平；

　　同時發現和修補防滲系統中高密度聚乙烯(HDPE)土工膜存在的滲漏破損；保障其可靠性和安全性。

土工膜完整性檢測及滲漏檢測方法

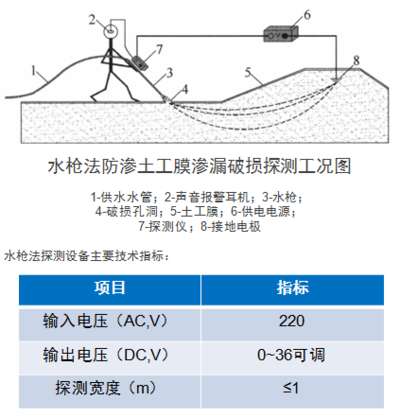

　　一、水槍法

　　1、水槍法探測，應能探測到防滲土工膜上不小于1mm的滲漏破損。

　　2、采用水槍法探測時，被探測防滲土工膜下潮濕的砂、土等材料應具有導電性能。

　　3、當存在下列情況時應采取人工措施使防滲土工膜與基礎層貼合：

　?。?）防滲土工膜鋪設存在皺紋或波浪突起;

　?。?）陡坡位置，土工膜自然貼合差;

　?。?）其他防滲土工膜與基礎層貼合差的情況。

　　4、水槍法探測步驟：場地絕緣、埋放電級、設備試驗校準、實際探測、滲漏點分析、復測、報告整理。

　　5、水槍法破損探測前應清理探測區域的雜物，確保探測區域沒有連接到場外的導電物體。用于水槍供水的水源不得和場外相連接。

　　6、水槍法探測前，可采用直徑不大于1mm的金屬導電體進行校準，將導電體刺穿防滲土工膜，一端與防滲土工膜下的導電基礎層連接，另一端置于防滲土工膜之上。然后進行儀器校準，并應以信號最清晰時的參數作為探測基準。

　　7、在防滲土工膜下的基礎層貼合良好條件下，應向土工膜上噴淋水，觀測探測儀發出的聲光報警信號，進行儀器實驗校準，確定設備的測試參數。

　　二、電火花法

　　1、電火花法探測，應能探測到防滲土工膜上不小于1mm的滲漏破損。

　　2、電火花法探測步驟：場地準備、設備試驗校準、實際探測、復測、報告整理。

　　3、電火花法滲漏破損探測時，土工膜上表面應平整、干燥、裸露、無雜物，并應處于絕緣狀態。土工膜應為導電土工膜專用材料，導電層向下鋪設。

　　4、電火花法探測前設備校準可使用直徑約1mm的實際破損孔洞或人工模擬破損孔洞。人工模擬滲漏破損孔洞做法宜采用直徑不大于1mm的金屬導電體刺穿防滲土工膜，使導電體一端與防滲土工膜之下基礎層連接，一端置于防滲土工膜之上。

　　5、電火花法探測應在供電電壓范圍15000V~35000V內調整輸出電壓，確認探測設備可靈敏探測到人工試驗破損漏洞時，為最佳探測參數。

　　6、按擬定的探測網絡布置進行逐點探測，同時觀測電火花和探測儀發出的聲音信號，確定滲漏破損位置。

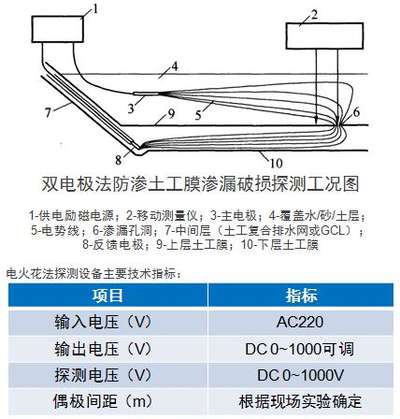

　　三、雙電極法

　　1、雙電極法探測應可探測定位防滲土工膜上不小于6mm的滲漏破損。

　　2、探測時應確保防滲土工膜上鋪設的礫石、砂或土與防滲膜緊密貼合，并應處于濕潤導電狀態。

　　3、雙電極法探測步驟應包括：場地絕緣、埋放電極、設備試驗校準、實際探測、滲漏點分析、復測、報告整理。

　　4、滲漏破損探測前應進行防滲土工膜上、下層的絕緣準備，包括排除被探區域內存在的導電物體和與其他電源接觸的物體，確保防滲邊坡與外界電場阻隔，土工布、粒料層及可能連接到場外的任何導電物體都應隔離。必要時應采取開挖溝槽等措施，對該區域進行絕緣處理。

　　5、應根據預先確定的待測區，安放設備，電源的負極應埋放在防滲土工膜下面，正極應置于防滲土工膜上面。

　　6、探測作業前，應進行滲漏探測設備校準和探測間距的確定。設備校準和確定探測的間距實驗可使用現場實際破損孔洞或?qū)嶒炇胰斯つM破損孔洞。

　　7、人工模擬滲漏破損孔洞應按下列程序操作：

　?。?）開挖防滲土工膜上的覆蓋材料，在防滲土工膜上切割6mm以上的孔洞;

　　（2）采用直徑不小于6mm的金屬導體作為電極，埋入防滲土工膜上，覆蓋層內，保持與防滲土工膜的接觸;

　?。?）同樣方法將另一金屬導體埋設到防滲土工膜下，基底層上面。

　　8、探測前，應進行試驗性探測和探測設備校準。應根據校準的探測參數，結合儀器的覆蓋寬度確定探測的線、點間距，并應符合下列規定：

　?。?）應根據現場試驗確定采用的探測電壓等主要參數;

　?。?）應調校設備儀器的靈敏度;

　　9、應根據校準確定的間距防線，劃分檢測單元格和探測網格，布設探測線、點。

　　10、應根據儀器記錄的數據，使用光柵數據格式或輪廓圖分析數據，繪制出各區域線、點的數據曲線圖，根據曲線圖查找并確定滲漏點的位置。

　　11、破損孔洞修補完成后應對5m半徑范圍內的防滲土工膜復測，直至確認沒有滲漏破損為止。

　　四、高密度電阻率法

　　1、數據量豐富且實現了自動化或半自動化采集;

　　2、受場地干擾小;

　　3、可形象直觀的反映出地下不同性質介質變化及異常體的產狀和深度。

　　適用于運行期或封場后填埋場滲漏污染范圍圈定，確定后續修復方案。

土工膜完整性檢測的必須要性

　　土工膜滲漏破損探測可檢測出任意形狀的開口、穿孔、縫隙、撕裂、穿刺、裂紋、孔洞、切口或者類似破裂;

　　破損可造成液體或固體通過，從而造成防滲處理不合格。

　　2、滲漏破損探測方法定位準確

　　土工膜破損檢測能夠準確定位破損的滲漏位置;

　　土工膜破損探測記錄探測過程，出具探測技術報告。

　　3、防滲漏破損探測應用領域廣泛

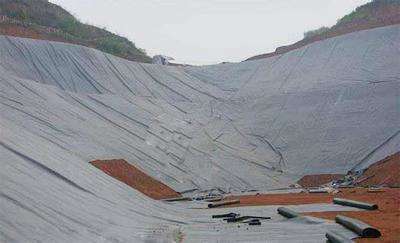

　　土工膜破損探測可用于工業水池、魚塘、人工湖、蒸發塘、水利水電、隧道、垃圾填埋場;

　　填埋場覆蓋、調節池浮蓋、赤泥堆場、尾礦庫、渣場、固體廢棄物貯存場、危險廢棄物貯存場等;
